AZreferate - Referate und hausaufgaben fur schule.
Referatesuche, Hausarbeiten und Seminararbeiten Kostenlose Online-Dokumente mit Bildern, Formeln und Grafiken. Referate, Facharbeiten, Hausarbeiten und Seminararbeiten findest für Ihre einfache Hausarbeiten.



BetriebstechnikBiographienBiologieChemieDeutschDigitaltechnik
ElectronicaEpochenFertigungstechnikGemeinschaftskundeGeographieGeschichte
InformatikKulturKunstLiteraturManagementMathematik
MedizinNachrichtentechnikPhilosophiePhysikPolitikProjekt
PsychologieRechtSonstigeSportTechnikWirtschaftskunde

Referat Gießen - Herstellen von Formteilen

physik referate

physik referate

Gießen

Herstellen von Formteilen

Fertigungstechnik-Maturaausarbeitung

Inhaltsverzeichnis

1 Gießen in Sandformen

Na guß

Trockeng

2 Einformen eines Modells im Formkasten

.1 Arbeitsvorgang beim Einformen eines zweiteiligen Modells

.2 Werkzeuge des Formers

2.1 Einguß

3 Gitechnisches Konstruieren

.1 Werkstoffgerechtes Konstruieren

Modell- und formgerechtes Konstruieren

Kerngerechtes Konstruieren

.4 Putzgerechte Konstruktion

1 Gießen in Sandformen

Zur Herstellung der Formen werden Modelle aus Holz, Metall oder Kunststoff verwendet, welche äußerlich der Gestalt des Werkstückes gleichen. Die Modellmaße sind grö er als das Gußstück, da sich das eingegossene Metall beim Abkühlen zusammenzieht. Diesen Vorgang bezeichnet man als Schwinden. Grauguß schwindet um 1%, Stahlguß um 2%, Kupferlegierungen um 1 5. .1,6%, Aluminium um 1 25%. Der Modellmacher verwendet beim Messen den Schwindma stab (rot gestrichen). Dieser zeigt die gleichen Ziffern wie ein Normalmaßstab (gelb gestrichen), hat aber um das Schwindmaß größere Strichabstände. Ein Schwindmaßstab für Gu eisen, der 1000 mm zeigt, ist tatsächlich (1000 99)x 100 =

1 mm lang; ein solcher Stahlguß ist 1020,4 mm lang.


Die Modelle sind in der Regel in ihrer Symmetrieebene in Hälften geteilt, die durch Stifte (Dübel) gegen Verrutschen gesichert sind. Die senkrecht zur Teilungsebene liegenden Modellflächen erhalten eine schwache Neigung, damit sich jede der Modellhälften leicht aus der Sandform herausheben läßt. An den zu bearbeitenden Werkstückflächen erhält das Modell eine Bearbeitungszugabe von 1.. 10 mm, je nach Werkstückgrö e.

Der zur Herstellung der Sandform verwendete Formsand muß gut bildsam, gasdurchlässig, hitzebesndig und standfest sein. Er darf am Gußstück nicht festbrennen und am Modell nicht kleben. Der unmittelbar am Modell anliegende

"Modellsand" ist ein sorgfältig zusammengesetztes Gemisch aus Ton, Quarzsand, Steinkohle, Bindemittel und Wasser. Gebrauchter Formsand wird nach Zerschlagen der Form gesiebt und zum Auffüllen einer neuen Form verwendet.

In der Graugießerei unterscheidet man zwischen Naßguß und Trockengu .


Naßguß

Beim Naßguß wird das flüssige Gu eisen in die noch naturfeuchte Form gegossen (grüne Form). Dieser einfache Vorgang ist nur bei dünnwandigen, kleineren Formen möglich, bei denen die Gase rasch durch den Sand entweichen können. Größere Formen erfordern einen besonders porösen Spezialformsand. Damit sich der Sand nicht am Gußstück einbrennt, werden die Formflächen mit Holzkohlenpulver eingestaubt. Beim Naßguß entsteht am Gußstück eine rauhe, harte Gu haut.

Trockenguß

Beim Trockeng werden die Formflächen mit Graphitbrei bestrichen und die ganze Form in hei en Kammern oder mit transportablen Öfen durchgehend getrocknet. Beim Trockenguß entsteht eine glatte, nicht harte Gußhaut. Große Formen werden immer getrocknet.

Kerne sind aus besonderem Kernsand hergestellte Körper, die in die Form eingelegt werden, um im Gußstück einen gewünschten Hohlraum zu erzeugen. Da der Kern vom flüssigen Metall ganz umspült wird, muß er besonders hitzebeständig sein und noch außen durch Luftlöcher entlüftet werden.

Alle Kerne müssen vor dem Einlegen in die Form, auch beim Naßguß, gut getrocknet werden.

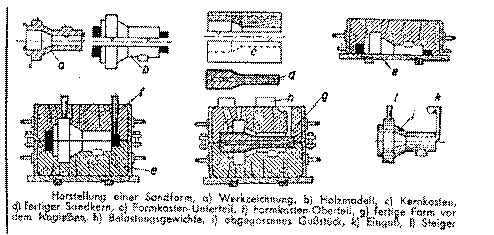

Der Kernsand wird in geteilten Kernkästen eingestampft (Bild 1c). Die Kerne erhalten im Inneren ein "Kerneisen" zur Stze. Bei Serienfertigungen werden Kerne in Kernblasmaschinen
geformt, getrocknet und gehärtet.

Einformen eines Modells im Formkasten

Formkästen sind eckige oder runde, oben und unten offene Rahmen aus Gußeisen, Stahl oder Leichtmetall. Außen befinden  sich Handhaben zum Heben und Führungsstifte zur gegenseitigen Fixierung von zwei übereinander gestellten Kästen (Unter- Oberkasten). In besonderen Fällen sind 3 Kästen notwendig.

2.1 Arbeitsvorgang beim Einformen eines zweiteiligen Modells

Untere Modellhälfte auf ein Aufstampfbrett legen, mit Modellpuder bestäuben (Bild


1e). Den leeren Unterkasten aufsetzen. Modellsand auf das Modell sieben, mit der Hand andrücken; Schichtstärke etwa 2 cm. Altsand nachfüllen, mit Stampfer feststampfen, bis der Kasten voll ist. (Nicht an das Modell klopfen! !) Sand oben eben streichen, mit Nadel bis in Modellnähe Luft stechen. Den fertig gestampften Unterkasten umwenden; auf die nun oben liegende Kastentrennfläche etwas Streusand aufstreuen; obere Modellhälfte auf die noch im Unterkasten liegende untere Modellhälfte auflegen; Schlackenlauf-, Einguß und Steigermodell aufsetzen. Modellsand aufsieben, aufdrücken, Kasten mit Altsand füllen, stampfen, oben eben streichen und Luft stechen (Bild 1e,f). Einguß- und Steigermodell lockern, herausziehen, Oberkasten samt eingeformter Modellhälfte hochziehen, wenden und neben Unterkasten stellen. Empfindliche Kanten der Form mit eingesteckten Formstiften festigen, die Kanten befeuchten. Die Modellhälften vorsichtig aus Ober- und Unterkasten herausheben. Formflächen ausbessern, polieren, ausblasen und mit Kohlenstaub einstauben. Kern in Unterkasten einlegen. Oberkasten aufsetzen, Beschwerungsgewichte auflegen (Bild 1g, h). Die Form ist jetzt als Naßguß gießfertig.

In den meisten Gießereien wird zum Schmelzen des Gußeisens der Kupolofen benutzt, ein Schachtofen von etwa 6. .8m Höhe, 0,5 .. 1,5m Durchmesser, mit feuerfester Ausmauerung. Der Schacht wird von oben schichtweise mit Roheisen, Gußeisen- und Stahlschrott, Koks und Kalkstein beschickt. Der Kalk bildet eine schützende Schlakenschicht und bindet den schädlichen Schwefel. Durch einen Düsenkranz wird in der Schmelzzone kalte Luft eingeblasen. Das geschmolzene Gußeisen sammelt sich im Vorherd und wird nach Bedarf unten in die Gießpfanne

abgelassen (Bild 2). Man verwendet auch elektrisch-, öl- oder gasbeheizte


Schmelzöfen.


2.2 Werkzeuge des Formers

Werkzeuge des Formers sind: Schaufeln, Stampfer, Siebe, Polierlöffel, Sandhaken, Streichblech, Luftspieß u.a . Stampfwerkzeuge werden meist mit Druckluft betrieben.

Einguß

In den meisten Fällen läßt man das flüssige Metall vom Eingußtrichter aus zwischen Ober- und Unterkasten in den waagrechten "Schlackenlauf" einfließen, in dem die mitgerissene Schlacke zurückgehalten wird. Von dort aus leiten die "Anschnitte" das Metall in das Innere der Form. Die Querschnitte im Einguß, Schlackenlauf und Anschnitt verkleinern sich im Verhältnis 4 3:2, damit alle Kanäle beim Eingießen gut gefüllt bleiben und die leichtere Schlacke nach oben steigen kann. An den obersten Stellen der Form werden "Steiger" gesetzt, durch welche die Luft während des Eingießens entweicht und die Füllung der Form erkannt werden kann. Auch an verdeckten Wandstellen werden, durch eingesetzte "Speiser", Kanäle nach oben geschaffen, durch die Flüssiges Metall nachströmt und den beim Erstarren entstehenden Volumsschwund ausgleicht.

3 Gie technisches Konstruieren

3.1 Werkstoffgerechtes Konstruieren

Die Konstruktion sollte nicht zu kompliziert sein, möglichst einfache Linienführung ohne unnötige Vorsprünge.

Über eines muß sich der Konstrukteur im klaren sein:

Es ist für den Gie ereitechniker unmöglich, in allen Teilen eines Gußstückes und bei allen Wanddicken unter gleichen Abkühlungsbedingungen die gleich Festigkeit zu garantieren. Es ist daher für jedes Werkstück die maßgebliche Wanddicke festzulegen und für diese die Festigkeit zu fordern.

Alle geringeren Wanddicken weisen eine höhere Festigkeit, alle größeren


Wanddicken eine geringere Festigkeit auf.


Das kann unter Umständen dazu führen, daß bei geringeren Wanddicken in Werkstücken gewisse Bearbeitungsschwierigkeiten auftreten, daher sollten hinsichtlich der Festigkeit nicht zu überspitzte Forderungen gestellt werden.

Modell- und formgerechtes Konstruieren

Toleranzen und Bearbeitungszugaben hängen von der jeweiligen Formmethode ab, nach der das Werkstück gefertigt wird. Daher muß das Modell der Formmethode angepaßt werden.

Modelle für Serienfertigungen sollten keine Losteile aufweisen, und die Teilung sollte möglichst in einer Ebene liegen und Hinterschneidungen sind zu vermeiden.

3.3 Kerngerechtes Konstruieren

Nach Möglichkeit sind Kerne zu vermeiden, da sie die Fertigungszeiten und somit auch die Kosten der Herstellung erhöhen.

Sollten Kerne unumgänglich sein, sollte man sie so anbringen, daß sie nach dem


Gießen leicht zu entfernen sind.


4 Putzgerechte Konstruktion

Nach dem Abgmüssen bei jedem Werkstück die anhaftenden Formstoffresten und Grate entfernt werden. Der Konstrukteur sollte diesen Umstand schon bei der Planung und Konstruktion des Werkstückes berücksichtigen.


Was bereits bei der Konstruktion zu beachten ist:



Referate über:


Datenschutz




Copyright © 2024 - Alle Rechte vorbehalten
AZreferate.com
Verwenden sie diese referate ihre eigene arbeit zu schaffen. Kopieren oder herunterladen nicht einfach diese
# Hauptseite # Kontact / Impressum
