Referat Serielle Schnittstelle

nachrichtentechnik referate

nachrichtentechnik referate

Inhalt:

Einleitung 2

Allgemeines 2

Übertragungsstrecke 2

Schrittrate, Übertragungsrate, Datentransferrate 3

Schrittrate 3

Übertragungsrate 3

Datentransferrate 3

Übertragungsrichtungen 3

Simplex 3

Halbduplex 3

Vollduplex 3

3. Übertragungsarten 3

3.1 Asynchrone Übertragung 3

3.2 Synchrone Übertragung 3

4. Protokolle. 3

4.1 Zeichenorientierte Protokolle 3

4.2 Bitorientierte Protokolle 3

4.2.1 Das SDLC - Protokoll (Synchronous Data Link Control) 3

4.2.2 Das HDLC - Protokoll (High-Level Data Link Control) 3

5. Schnittstellen 3

5.1 Digitale Schnittstellen (RS232, V.24) 3

5.2 Analoge Schnittstellen - Modem.. 3

6. UART (Universal Asynchronous Receiver Transmitter) 3

7. Beispiel für Schnittstellen einer Automatisierungsinsel 3

8. Literaturnachweis 3

Einleitung

Schnittstellen stellen Anschlüsse an Geräten dar, über die sich mittels Übertragungsleitungen digitale Daten übertragen lassen. Es gibt Schnittstellen für die serielle Übertragung der einzelnen Datenbits und solche für die parallele Übertragung. Im allgemeinen verfügt jeder PC über zwei serielle Schnittstellen. Die serielle Schnittstelle wird meist für den Anschluss eines Modem oder aber auch für die Kommunikation mit peripheren Geräten wie z.B.: Sensoren, Verstärker, Messgeräte,) und Maschinen, die ebenfalls eine serielle Schnittstelle besitzen.


Allgemeines

Bei der seriellen Übertragung ist nur eine Datenleitung nötig, da die einzelnen Datenbits einer Informationseinheit (Byte, Wort, usw.) nicht, wie bei der parallelen Übertragung gleichzeitig über mehrere Datenleitungen, sondern nacheinander (seriell) über eine einzige Leitung gesendet werden. Dafür ist sie aber langsamer als die parallele Übertragung. Sie wird bei kurzen Übertragungsstrecken eingesetzt.

Für die serielle Übertragung gibt es zwei verschiedene Formate:

  • Asynchrone Übertragung
  • Synchrone Übertragung

Vorteile:

  • Entsprechende Verbindungskabel brauchen prinzipiell nur aus wenigen Leitungen zu bestehen ( Sende-, Empfangs-, Masse- und Steuerleitung)
  • Da keine Beeinflussung durch andere Kabel möglich ist, sind lange Übertragungsstrecken möglich
  • Einfache Erweiterung zur Empfangsmöglichkeit
  • Für bestimmte Anwendung kann auf das vorhandene Telefonnetz zurückgegriffen werden (Akustikkoppler)

Nachteile:

  • Daten müssen erst aufbereitet werden, bevor sie übertragen werden können. Danach muss wieder eine Rückübertragung in das alte Format erfolgen.
  • Die Übertragungsrate liegt weit unter der von parallelen Schnittstellen

Übertragungsstrecke

Die Übertragungsstrecke

Übertragungsleitung

Digitale

Schnittstelle



Analoge

Schnittstelle



Analoge

Schnittstelle



Digitale

Schnittstelle




DEEDatenendeinrichtung (z.B.: Computer, Drucker)

DÜEDatenübertragungseinrichtung (z.B.: Modem)

Schrittrate, Übertragungsrate, Datentransferrate

Schrittrate

Die Schrittrate gibt den Takt an, mit dem die Zeichen übertragen werden. Die Einheit ist Zeichen (Bits) pro Sekunde (bps) oder auch Baud genannt.

Mögliche Schrittraten reichen von 75 Baud bis 115200 Baud.

Übertragungsrate

Die Übertragungsrate ist die Menge der übertragenen Informationen pro Zeiteinheit, wobei alle Informationen, etwa auch Steuerzeichen, gemeint sind. Die Einheit ist Bits pro Sekunde.

Datentransferrate

Die Datentransferrate ist die Übertragungsrate abzüglich der nicht zu den Nutzdaten gehörenden Daten wie etwa Start uns Stoppbits.

Übertragungsrichtungen

Simplex

Hierbei ist es nur möglich, Daten in eine Richtung zu übertragen.

DEE




DÜE




DÜE




DEE




Simplex




Halbduplex

Hier können Daten in beide Richtungen übertragen werden, jedoch ist dies nicht gleichzeitig möglich.

DEE




DÜE




DÜE




DEE




Halbduplex




Vollduplex

Hier können Daten gleichzeitig in beide Richtungen übertragen werden.

DEE




DÜE




DEE





Text Box: DÜE


Text Box: Vollduplex


3. Übertragungsarten

3.1 Asynchrone Übertragung

Bei dieser Art der seriellen Übertragung wird jedes Byte einzeln übertragen, wobei Sender und Empfänger nicht den gleichen Takt besitzen. Das übertragene Zeichen besteht aus einem Startbit und ein oder mehreren Stoppbits. Zwischen Start- und Stoppbits befinden sich die Datenbits. Die Übertragung beginnt  mit dem Erkennen eines Startbits ( Zustand 0).

Entdeckt der Empfänger einen Zustandswechsel vom Ruhezustand ( Zustand 1) in den Zustand 0, interpretiert er diese negative Flanke als das Startbit. Danach überprüft er in der Mitte des Startbits noch einmal den Zustand der Leitung, ob sie noch immer 0 ist. Dadurch soll verhindert werden, dass ein zufälliger Störimpuls die Übertragung startet. Nach dem Startbit folgen 7 oder 8 Datenbits. Die Zeit, die benötigt wird um ein Bit zu übertragen nennt man Schrittlänge. Während der Übertragung werden die Datenbits in der Mitte der Schrittlänge abgetastet, um eine möglichst große Sicherheit gegenüber Störungen zu erreichen. Ist die Überragung zu Ende folgt ein Stoppbit (Logisch 1), das dem Empfänger das Ende der Übertragung bekannt gibt.

Nach dem Auftreten eines neuerlichen Startbits wird mit der Übertragung des nächsten Zeichens begonnen.

Um Fehler zu erkennen, wird ein Paritätsbit nach den Datenbits mitgesendet. Das Paritätsbit dient dazu, um fehlerhaft übertragene Bits zu erkennen und zu korrigieren.

Anordnung der Bits (asynchrones Datenformat):


StStartbit

PParitätsbit

SpStoppbit

D0 - D7Datenbits

3.2 Synchrone Übertragung

Bei der synchronen Übertragung haben Sender und Empfänger den gleichen Takt, dass heißt, der Takt muss während der Übertragung immer mitgeliefert werden. Die Synchronität wird dadurch erreicht, das die Daten in Blöcke (frames) zusammengefasst werden. Anfang und Ende eines Blocks werden durch Blockbegrenzungszeichen (flags) gekennzeichnet. Die Übertragung wird mit Codewörtern gestartet. Am Beginn eines Sendevorgangs wartet der Sender auf seine Freigabe und beginnt als erstes das Codewort zu senden.

Der Empfänger speichert die Bits in einem Schieberegister zwischen und fragt den Inhalt des Schieberegisters immer auf das Codewort ab. Dabei geschieht das Weiterschieben der Daten. Dieses Verfahren wird auch Hunt - Mode genannt. Wird das Codewort gefunden, beendet der Empfänger den Hunt-Mode und erwartet nun Datenbits. Es darf jedoch nicht vorkommen, dass das gleiche Bitmuster, welches dem Codewort entspricht, noch einmal auftritt.

4. Protokolle

4.1 Zeichenorientierte Protokolle

Die zu übertragenden Daten werden in Blöcke zusammengefasst, der Datenteil eines Blockes heißt dann "Text". Dem Text kann ein Kopf mit Steuerinformationen vorangestellt werden. Vor der Aussendung eines Blockes muss eine vereinbarte Anzahl von SYN - Zeichen gesendet werden.

Aufbau eines DÜ-Blocks:


SYNSynchronisationswort

SOHAnfang des Kopfes (start of header)

STXAnfang des Texts (start of text)

ETB.Ende des Texts (end of text)

BCC.Blockprüfungszeichen (block check character)

Phasen einer Datenübertragung:

Eine Datenübertragungsvorgang besteht aus drei Phasen:

Aufforderungsphase

Textphase

Beendigungsphase

In der Aufforderungsphase sendet eine sendewillige Station das Steuerzeichen SYN. Antwortet die Gegenstation, dann kann mit der Textphase begonnen werden.

Die Textphase sieht folgendermaßen aus:

SYN + SYN + STX + Text + ETB + BCC


Jetzt hört der Sender mit der Übertragung auf und wartet auf Rückmeldung vom Empfänger.

Nachdem der letzte Textblock vom Empfänger bestätigt wurde, sendet der Sender das Zeichen EOT (End of Transmission). Hiermit ist die Textphase beendet, die Verbindung abgebaut.

4.2 Bitorientierte Protokolle

4.2.1 Das SDLC - Protokoll (Synchronous Data Link Control)

Infolge des angewandten Bitstoppverfahren gestattet es eine transparente Datenübertragung. Die Übermittlung wird in DÜ - Blöcken vorgenommen, deren Aufbau wie folgt aussieht.

Opening flag    Adressfeld Steuerfeld Datenfeld Blockprüfungsfeld closing flag




opening flag und closing flag: sind Blockbegrenzungszeichen

Adressfeld: in ihm ist die Sender- bzw. Empfängeradresse gespeichert (8 Bit)

Steuerfeld: Informationen des Datenblocks werden zur Steuerung übergeben (8 Bit)

Datenfeld: In ihm befinden sich die eigentlichen zu übertragenden Informationen (8 Bit)

Blockprüfungsfeld: es dient zur Überprüfung der Daten auf Übertragungsfehler (16 Bit)

4.2.2 Das HDLC - Protokoll (High-Level Data Link Control)

Das HDLC - Protokoll ist im Prinzip ein erweitertes SDLC - Protokoll. Diese beiden Protokolle unterscheiden dich nur im Adress - und Steuerfeld.

Beim SDLC - Protokoll hatte das Adressfeld nur 8 Bit. Beim HDLC sind hingegen beliebige, ganzzahlige Vielfache von 8 Bit möglich => mehr Adressen möglich => mehr Kommunikationseinrichtungen.

Die Größe des Steuerfeldes wurde von 8 auf 16 Bit erweitert => 7 Bit anstatt 3 Bit für Sende - bzw. Empfangsfolgenummer =< größerer Durchnummerierungsbereich.

5. Schnittstellen

Um den Computer den Datenaustausch mit der Außenwelt ( Peripheriegeräte) zu ermöglichen, ist eine Schnittstelle, welche das Bindeglied zwischen Datenendeinrichtung (DEE) und Datenübertragungseinrichtung (DÜE) ist, notwendig. Es gibt bereits verschiedene Arten von Schnittstellen:

TTY - Stromschnittstelle (sehr alt, kaum im Gebrauch)

IEC - Bus - Schnittstelle (für Mess- und Steuergeräte, arbeitet mit negativer Logik)

Centronics - Schnittstelle (parallel => Druckeranschluss)

V.24 - Schnittstelle (asynchrone serielle Schnittstelle)

RS232 - Schnittstelle (ähnlich V.24)

Über diese Schnittstellen werden üblicherweise ASCII - Zeichen übertragen.

Bestandteile dieser Schnittstellen sind Leitungen, die die Übertragung zwischen dem Computer und den Peripheriegeräten regeln. Folgende Leitungen werden benötigt:

Erdleitungen

Datenleitungen

Steuer -und Meldeleitungen

Taktleitungen

Zusatzleitungen

Meistens kommt es aber vor, das für die Übertragung nicht alle Leitungen interessant sind. In diesem Fall bleiben die anderen Leitungen unbeschaltet oder werden auf einen festen Pegel gelegt.

5.1 Digitale Schnittstellen (RS232, V.24)

Die amerikanische Norm RS-232 und die deutsche Norm V.24 sind sehr ähnlich.

Aufbau:

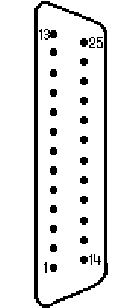

Beide Normen beinhalten eine 9-polige und eine25-polige Version. Der Unterschied liegt darin, dass der 9-polige Stecker nur die nötigen Verbindungen besitzt, während die 25-polige Version einige Leitungen mehr enthält, die beispielsweise für die Steuerung eines Modems eingesetzt werden können.

            9-polig: 25-polig:


Signalbeschreibung:

Bezeichnung

Richtung

Stiftnummer

Deutsch

Englisch

DEE - DÜE

25-polig

9-polig

Schutzerde

Protective Ground



Sendedaten

Transmit Data




Empfangsdaten

Receive Data




Sendeteil einschalten

Request to Send




Sendeteilbereitschaft

Clear to Send




Betriebsbereitschaft

Data Set Ready




Betriebserde

Signal Ground



Empfangssignalpegel

Data Carrier Detect




Nicht genormt



Nicht genormt



Hohe sendefrequenz einschalten

Select Transmit Frequency




Empfangssignalpegel

Help Carrier Detect




Sendebereitschaft

Clear to Send




Sendedaten

Transmit Data




Empfangsdaten

Receive Data




Sendeteil einschalten

Request to Send




Sendeschritttakt

Transmitter Signal Element Timing




Empfangsschritttakt

Receiver Signal Element Timing




Nicht genormt



Leitung anschalten

Endgerät betriebsbereit

Connect Data Set to Line

Data Terminal Ready





Empfangsqualität

Data Signal Quality




Ankommender Ruf

Ring Indicator




Übertragungsge-

schwindigkeit wählen

Data Signalling Rate

Selector





Sendeschritttakt

Transmitter Signal Element Timing




Nicht genormt



5.2 Analoge Schnittstellen - Modem

Das Wort Modem kommt von Modulator - Demodulator, was bereits etwas über seine Funktion aussagt. Ein Modem wird benötigt, wenn digitale Datenströme über Leitungen übertragen werden müssen, die nur für analoge Signale in einem bestimmten Frequenzbereich sind, wie zum Beispiel das Fernsprechnetz. Um die von einer Datenendeinrichtung gesendeten digitalen Daten in analoge umzuwandeln, werden diese moduliert. Umgekehrt werden die von der Übertragungsleitung eintreffenden analogen Datensignalen durch Demodulation in digitale Daten umgewandelt. Daraus folgt, dass das Modem zwei Schnittstellen benötigt eine digitale, meist eine RS-232-Schnittstelle, und eine analoge.

Die wichtigsten Modemarten:

Modems für Fernsprechleitungen

Basisbandmodems für lokale Netzwerke

Optischen Modems für Lichtwellenleiter- und Infrarotverbindungen

HF- oder Funkmodems für Richtfunk-, Sprechfunk- oder Satellitenverbindungen

Alle diese Modems arbeiten nach dem selben Prinzip und können sowohl einen als auch mehrere Übertragungskanäle besitzen.

Zum Datenendgerät (digitale Schnittstellen)

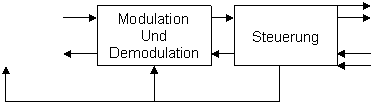

Prinzipieller Aufbau eines Modems:

Leitungs-

anschaltung




Leistungsanschaltung:

Eine Leistungsanschaltung wird nur bei Modems benötigt, die für die Kommunikation über Fernmeldeleitungen konzipiert sind. Denn dort darf das Modem erst dann eine Verbindung zur Übertragungsleitungen herstellen, wenn es angerufen wird, beziehungsweise wenn es ein anderes Modem anruft.

Modulation und Demodulation:

Die digitalen Datensignale, die vom Computer kommen, werden beim Modem mittels Modulation in analoge, und die analogen mittels Demodulation in digitale Signale umgewandelt. Dazu werden verschiedene Modulationsarten verwendet.

Steuerung:

Die Steuerung ist für das Zusammenspiel von digitaler und analoger Schnittstelle verantwortlich. Sie verarbeitet die vom Datenendgerät kommenden Steuer- und Datensignale uns steuert damit die einzelnen Komponenten des Modems und den Ablauf der Datenübertragung.

6. UART (Universal Asynchronous Receiver Transmitter)

Der UART verfügt über insgesamt zehn Register, die von außen (per Software) zu erreichen sind. Darüber hinaus verfügt er über einige weitere Register, die nur intern angesprochen werden. Dazu zählen beispielsweise das Empfangsschieberegister und das Sendeschieberegister, die für das Senden und Empfangen von Zeichen eine entscheidende Rolle spielen. Empfängt der UART ein Zeichen, werden die einzelnen hereinkommenden Bits zunächst im Empfangsschieberegister 'aufgeschichtet', bis ein komplettes Byte eingetroffen ist. Sollte dabei kein Fehler aufgetreten sein, wird das Byte anschließend in das Empfangshalteregister weitergereicht, von wo es per Software ausgelesen werden kann.

Übertragungsleitung



Rechner



Ausgabe der Daten



Empfangsdaten



STEUERUNG:

Baudrate

Datenbits

Parität

Stopbits



STATUS:

Fehler (Overrun, Rahmenfehler,)

Empfangsdaten bereit

Sendehalteregister leer


In der entgegengesetzten Richtung schreibt die Software ein zu sendendes Byte zunächst in das Sendehalteregister. Von dort übernimmt es der UART in das interne Sendeschieberegister, um die einzelnen Bits von dort nacheinander über die Leitung zu geben.


Programmierung:

Senden: Soll ein Zeichen übertragen werden, muss überprüft werden ob das Sendehalteregister leer ist. (Bit 5 von 3FDh)

Empfangen: Soll ein Zeichen empfangen werden, muss überprüft werden, ob Bit 0 von 3FDh gesetzt ist.

Register der UART


Port Funktion Register Bemerkung


3F8h Ausgabe Sendehalteregister Bit 7 des Leitungssteuerreg. auf 0

3F8h Eingabe Empfangshalteregister Bit 7 des Leitungssteurerreg. auf 0

3F8h Ausgabe Baudratenregister (LSB) Bit 7 des Leitungssteuerreg. auf 1

3F9h Ausgabe Baudratenregister (MSB) Bit 7 des Leitungssteuerreg. auf 1

3F9h Ausgabe Unterbrechnungs- Bit 7 des Leitungssteuerreg. auf 0


aktivierungsregister

3FAh Eingabe Unterbrechungs-

erkennungsregister

3FBh Ausgabe Leitungssteuerregister

3FCh Ausgabe Modemsteuerregister

3FDh Eingabe Leitungsstatusregister

3FEh Eingabe Modemstatusregister

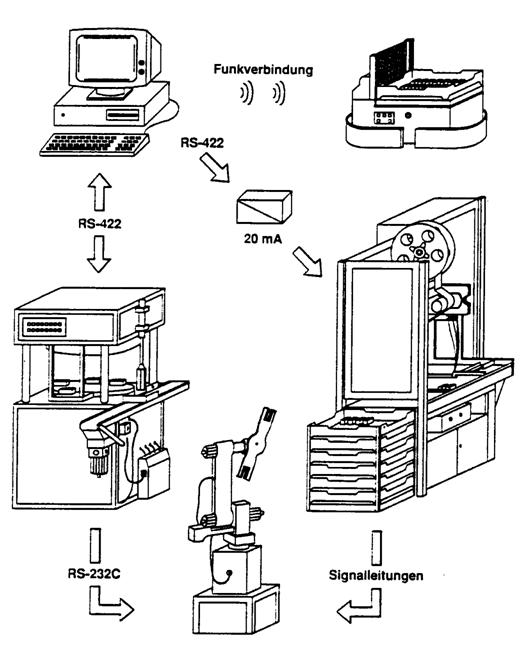

7. Beispiel für Schnittstellen einer Automatisierungsinsel

8. Literaturnachweis

[1] persönliche Aufzeichnungen

[2] Schnittstellen von

[3] Internet

[4] Lehrbehelf 154
