Referat Dioden - Was ist eine Diode?

_Dioden

Was ist eine Diode?

Halbleiter

-     lässt Strom nur in eine Richtung durch → etwa wie elektr. Ventil

-     besteht meistens aus Silicium, manchmal aus Germanium

Wo setze ich eine Diode ein?

-     Gleichrichter:

Spitzendioden für Gleichrichtung kleiner Wechselstr. Flächendioden für Gleichrichtung hoher Wechselstr.

-     Schalter

Was ist ein Halbleiter?

-     Siliciumkristalle werden mit fünfwertigen Fremdstoffen wie

Arsen (-) und dreiwertigen wie Indium ( ) dotiert

-     bei Arsen entstehen freie Elektronen, bei Indium fehlen

Elektronen → Ladungsträger können sich bewegen

-     mit erhöhter Wärme steigt Leitfähigkeit des Halbleiters durch Bewegung der Atome

-     je 8°C höhere Temperatur verdoppelt sich Sperrspannung

Wie arbeitet eine Diode? - der PN-Übergang:

-     eine P und eine N dotierte Seite

-     wird Spannung mit Pluspol an P und Minuspol an N

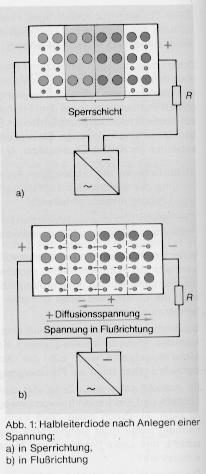

angelegt wird, flie t Strom ( siehe Abb.1 b)

-     Stromfluß bei Siliciumdioden ab V Durchlasspannung)

-     wird Spannung in andere Richtung angelegt wird entsteht an Übergang P/N eine Sperrschicht und kein Strom kann flie en (siehe Abb.1 a)

Sperrschicht entsteht durch fehlende Ladungsträgern

Eine besondere Form - die Z-Dioden:

-     werden in Sperrichtung betrieben

Spannung geht aus Typenbezeichnung hervor (ZPD 6,2V

hat Zenerspannung von 6,2 Volt)

-     leiten ab Zenerspannung Strom und sind deshalb gute

Spannungsregler

-     werden zur Spannungsabwehr und Stabilisierung eingesetzt

Die Schottky-Diode

-     mit Metall Halbleiterübergang

Durchlasspanung von 0,3V

-     schaltet in HF Schaltungen schneller

Schaltzeichen: Diode                         Zenerdiode Schottkydiode

Aufgaben:

1.) Welche Spannung hat eine ZPD 4,7V?

2.)Welche der beiden Schaltungen funktioniert nicht?
