Referat Solarenergieanlagen

Solarenergieanlagen

Allgemein unterscheidet man Solaranlagen zur Stromerzeugung und Anlagen für die Erwärmung des Trink- bzw. Brauchwassers. Beide Typen nutzen die Energie der Sonneneinstrahlung. Das eine System benötigt die Wärme der Sonneneinstrahlung, das andere die Energie der Photonen (Lichtquanten).

_{Systeme zur Erwärmung des Wassers:}

Hier führt man ein Rohr durch einen Sonnenkollektor und pumpt danach Wasser hindurch. Auf Grund der Sonneneinstrahlung wird das Wasser erwärmt, und diese Wärme wird danach durch einen Wärmetauscher an das Trink- bzw. Brauchwassernetz weitergegeben. Es gibt aber auch Systeme, bei denen kein Wärmetaucher verwendet wird. Dort ist der Verbraucher direkt ber die Trink- bzw. das Brauchwasserleitungen mit den Kollektor verbunden. Diese Lösung ist allerdings problematisch, da man im Winter etwas Frostschutz in die Leitungen einbringen sollte. Glykol ist bekanntlich ein Bestandteil des Frostschutzes, und das ist für den Menschen giftig.

Im Wesentlichen unterscheidet man 3 Systeme:

Systeme ohne Umlauf: Hier wird das Wasser unter dem Kollektor nicht bewegt, die Wärme wird mittels eines Wärmetauschers an das Brauchwassernetz weitergegeben.

Systeme mit Schwerkraftumlauf: Hier wird das Wasser durch die Gesetze der Schwerkraft in Kreislauf gehalten. Dies geschieht meistens mit Höhenunterschieden zwischen den einzelnen Elementen. Hier kann man zusätzlich noch variieren, zwischen einem System mit oder ohne Wärmetauscher.

Systeme mit Zwangsumlauf: Hier wird das Wasser durch eine Pumpe in Bewegung gehalten. Man kann wiederum wählen, zwischen den Systemen mit oder ohne Wärmetauscher.

Bei den Kollektoren gibt es verschiedenste Bauweisen. Hier sollte man den für sein Haus am günstigsten Kollektor auswählen.

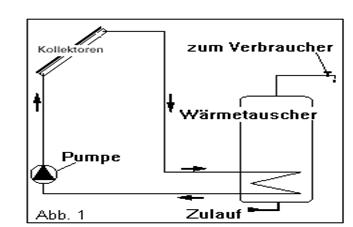

Ein praktisches System mit Zwangsumlauf kann folgendermaßen aussehen: (Abb.

Anwendungsbereiche:

·    In Wohnhausanlagen

·    In Bürogebäuden

Vorteile:

·    Man spart Heizkosten

Nachteile:

Teure Anschaffung

·    Wetterabh ngig

·    Im Winter Frostgefahr

_{Systeme zur Stromerzeugung:}

_{Grundsätzliche Wirkungsweise:}

Durch einen dotierten Halbleiter wie zum Beispiel Silizium, erhält man eine p

- dotierte" Schicht mit einem berschuß an freien positiven Ladungsträgern und eine n - dotierte" Schicht mit negativen Ladungsträgern und eine n-/p- Grenzschicht. Nun gibt es in dem Kristallgitter eine Fehlstelle, ein sogenanntes Loch. Dieses hat eine positive Ladung, die der Ladungsgröße eines Elektrons entspricht. Damit wirkt es auf ein Elektron ein, was dazu führt, daß sich dieses aus seiner Bindung löst und das Loch besetzt. Dadurch entsteht wieder ein Loch, welches seinerseits auf ein Elektron wirkt. Dadurch verlässt ein weiteres Elektron seinen alten Platz, besetzt das Loch und hinterläßt eine Fehlstelle. Im Prinzip ein Kreislauf ohne Ende. Dadurch entsteht an der Trennschicht ein elektrisches Feld.

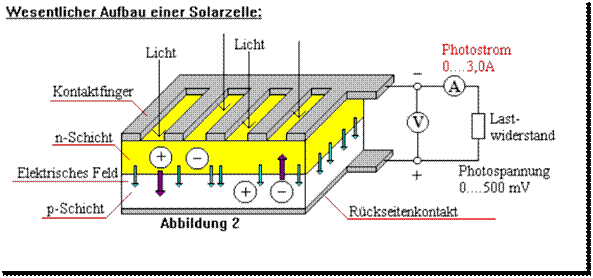

Treffen nun Photonen Lichtquanten ! massenlose Elementarteilchen) auf die dotierte Silizium - Schicht, werden durch die Energie der Photonen, aus dem Atomverband des Kristalls, Elektronen gelöst. Diese werden durch das elektrische Feld sortiert. Es entsteht eine Potentialdifferenz und damit an den äußeren Anschlußkontakten auch eine Spannung, so daß bei Anschluß eines Verbrauchers ein Strom fließen kann (siehe Abb.2).

Solarmodule:

Die derzeit blichen kristallinen Solarzellen von 00 x 0 mm Größe geben bei voller Einstrahlung eine Leistung von cirka 5 Watt bei einem Strom von etwa A ab. Um unter diesen Bedingungen zu technisch nutzbaren Leistungen zu gelangen und um das hochempfindliche Silizium - Plättchen

zu schützen, ist es notwendig mehrere Solarzellen zu einem Solarmodul zu verschalten. Diese haben meist eine Vorderabdeckung aus Glas, eine Rückseitenabdeckung und einen Rahmen. Diese Außenbauteile sollen das Solarmodul vor extremer Witterung und Beschädigung beschützen.

Solche Module bestehen meist aus zehn bis 0 einzelnen Zellen. Je nach Spannungs- und Strombedarf lassen sich die Zellen des Moduls in Reihe (Spannungen addieren sich; Stromstärke ist konstant) oder parallel (Stromstärken addieren sich; Spannung ist konstant) schalten.

Die maximale Leistung von Solarzellen und -modulen, wird in Wattpeak (Wp)

angegeben. Um diese zu erreichen, müssen aber Bedingungen herrschen, die eher selten vorkommen. Nämlich eine Einstrahlung von 1000W/m², eine Zellentemperatur von 25C° und ein Lichtspektrum mit der Stärke 1,5. Allgemein lässt sich sagen, dass die Leistung einer Solarzelle stark abhängig von der Temperatur der Zelle ist. Denn pro Grad Temperaturerhöhung sinkt die Spannung um mehr als , der Strom steigt um ca. . Für die Leistung wirkt sich gerade die Spannungsabhängigkeit stark aus, was bedeutet, dass die Leistung auch um ca. % sinkt, wenn die Zelle um 1 Grad wärmer wird. Mehrere zusammengeschaltete Module ergänzen sich zu einem PV - Generator (Solargenerator).

Ein im Haushalt gebräuchliches Stromnetz mit PV Generator sieht zum Beispiel so aus:

Abb. : Der Wechselrichter wird dazu benötigt, um den von der Solarzelle erzeugten Gleichstrom in netzfähigen Wechselstrom zu verwandeln.

Anwendungsbereiche:

·    In Wohnhausanlagen

·    In Bürogebäuden

·    In Fahrzeugen

Vorteile:

·    Umweltfreundliche Energiegewinnung

·    Man ist von keinem Stromnetzbetreiber abhängig

·    Man kann in das öffentliche Netz Strom einspeisen und bekommt dafür Geld

Nachteile:

·    Im Winter ist die Sonneneinstrahlung nicht optimal

 Teuer in der Anschaffung
